2025년 최고의 CAD 소프트웨어

업무에 필요한 컴퓨터 지원 설계(CAD) 소프트웨어를 찾고 계신가요? 전문가 가이드를 통해 건축가, 디자인, 엔지니어 등 누구에게나 가장 적합한 솔루션을 찾아보세요.

자동차부터 신발, 집(40년 미만)까지, 지금 당신 주변의 거의 모든 것은 컴퓨터 지원 설계(CAD) 소프트웨어를 사용하여 설계되었습니다. CAD는 설계자가 디지털 모델을 개념화, 제작, 수정 및 최적화할 수 있도록 지원하여 제조 및 건축 분야에서 중요한 역할을 합니다. 이러한 디지털 모델은 건설 및 기존 제조 공정의 청사진 역할을 하거나 3D 프린팅, CNC 가공, 로봇 조립 시스템과 같은 디지털 제조 공정에 대한 직접적인 지침 역할을 합니다.

오늘날 다양한 기능과 초점을 갖춘 CAD 소프트웨어 프로그램이 점점 더 많아지고 있어 어떤 CAD 도구가 자신의 용도에 적합한지 파악하기가 쉽지 않습니다.

오늘날에는 설계가 기계적인지, 건축적인지, 아니면 개념적인지 고려해야 합니다. 사실적인 렌더링이 응력 시뮬레이션보다 더 중요한가요, 아니면 덜 중요한가요? 생성적 설계, 토폴로지 최적화, 간편한 그룹 협업과 같은 기능이 중요할까요? 물론 소프트웨어의 사용 편의성, 가격, 추가 기능, 확장성도 고려해야 합니다.

일부 CAD 소프트웨어는 건축과 같은 특정 산업에 초점을 맞추고 있는 반면, 다른 소프트웨어는 심층적인 툴셋과 다양한 확장 옵션을 갖춘 만능 소프트웨어로 자리매김하고자 합니다. CAD와 혼동되는 경우가 많은데, 3D 모델링 소프트웨어가 그 예입니다. CAD 소프트웨어는 3D 모델링 기능을 포함할 수 있지만, 순수 3D 모델링 소프트웨어는 일반적으로 애니메이션, 시각 효과, 게임, 디지털 아트를 위한 3D 디자인의 예술적, 창의적 측면을 강조합니다.

디지털 설계를 위한 다양한 선택 사항을 염두에 두고, 오늘날 시장에서 가장 인기 있고 최고의 CAD 도구 목록을 작성했으며, 일부 업계별 대안, 세부 기능, 장점, 일반적인 사용 사례, 물론 가격도 포함했습니다.

2025년 최고의 CAD 소프트웨어 개요

소프트웨어	지원	시장 가격	최적의	주요 기능
AutoCAD 2025	Windows, MacOS, iOS, Android	연간 $2,095	건축, 엔지니어링, 제품 설계, 건설, 부동산 개발	솔리드, 서피스, 메시 객체, 문서화 기능, 협업, 전기 설계, 플랜트 설계, 기계 설계, 3D 매핑을 사용한 2D 및 3D 제도, 설계 및 모델링
SolidWorks 2025	Windows	연간 $2,820 – $4,716	기계 공학, 제품 설계, 자동차 설계, 제조, 중공업	파라메트릭 모델링, 어셈블리 모델링, 2D 도면, 시뮬레이션, 렌더링 및 시각화, 판금 설계, 전기 설계, CAM 통합, 3D 프린팅 준비
CATIA	Windows	일회성 수수료 $14,100 + 연간 $2,500	항공우주 및 자동차 엔지니어링, 기계 공학, 중공업, 방위 산업, 소비재	파라메트릭 모델링, 조립 모델링, 설계, 제도, 표면 처리, 협업, CAM, CAE, 시뮬레이션
Inventor 2025	Windows, MacOS, iOS, Android	연간 $2,585	기계 공학, 제품 설계, 제조, 건설	파라메트릭 모델링, 조립 모델링, 설계, 도면, BIM 상호 운용성, 설계 자동화, 협업, 시뮬레이션
Siemens NX	Windows, MacOS, iOS	연간 $4,889	항공우주 및 자동차 공학, 기계 공학, 중공업, 방위 산업, 소비재	파라메트릭 모델링, 조립 모델링, 설계, 도면, 렌더링, BIM 상호 운용성, 설계 자동화, 협업, 시뮬레이션, PLM 통합 CAM, CAE, FEA
Solid Edge 2025	Windows	연간 $3,132 ~ $4,056	기계 공학, 제조, 건설, 전기 및 유체 공학, 제품 설계	파라메트릭 모델링, 어셈블리 모델링, 제도 및 문서화, 판금 설계, 시뮬레이션 및 분석, CAM, 렌더링 및 시각화, 클라우드 협업
Creo 11	Windows	연간 $3,190	기계 공학, 중공업, 방위 산업, 소비재, 제조, 전기 및 유체 공학	증강 현실, FEA, 전산 유체 역학(CFD), 시뮬레이션 통합, 2D/3D 설계, 파라메트릭 및 자유형 곡면 처리, MBD, 메커니즘 설계, 인체공학적 설계 및 어셈블리 관리, 성능 분석
Fusion 360	Windows, MacOS	연간 $476	제품 설계, 소비재 모델링, 건설, 기계 공학, CAM, CAE, 클라우드 협업	파라메트릭 모델링, 어셈블리 모델링, 설계, CAM, CAE, 시뮬레이션, 생성 설계, 설계 자동화, 렌더링
Onshape	모든 웹 브라우저	연간 $1,500 – $2,500	제품 설계, 소비재, 모델링, 기계 공학	파라메트릭 모델링, 시뮬레이션, 가상 현실, PLM, 어셈블리 모델링, 클라우드 협업
Rhinoceros 3D	Windows, MacOS	$995 / 영구 라이선스	제품 설계, 소비재, 모델링, 렌더링	NURBS 모델링, 파라메트릭 모델링, 렌더링 및 시각화, 메시 수정, 3D 프린팅 준비
nTop4	Windows	공개되지 않았지만 ANSYS, Creo, CATIA와 동등	적층 제조 설계	생성적 설계, 위상 최적화, 격자 생성, 시뮬레이션
SpaceClaim	Windows	사용 불가	제품 설계, 컨셉트 모델링, 역설계	직접 모델링, 3D 프린팅 빌드 준비, 모델 시뮬레이션, 컨셉트 모델링
FreeCAD	Windows, MacOS X, Linux	무료	기계 공학, 제품 설계, 제조	파라메트릭 모델링, 조립 모델링, 제도 및 문서화, 판금 설계, 시뮬레이션 및 분석, CAM

엔지니어를 위한 최고의 CAD 소프트웨어

AutoCAD 2025

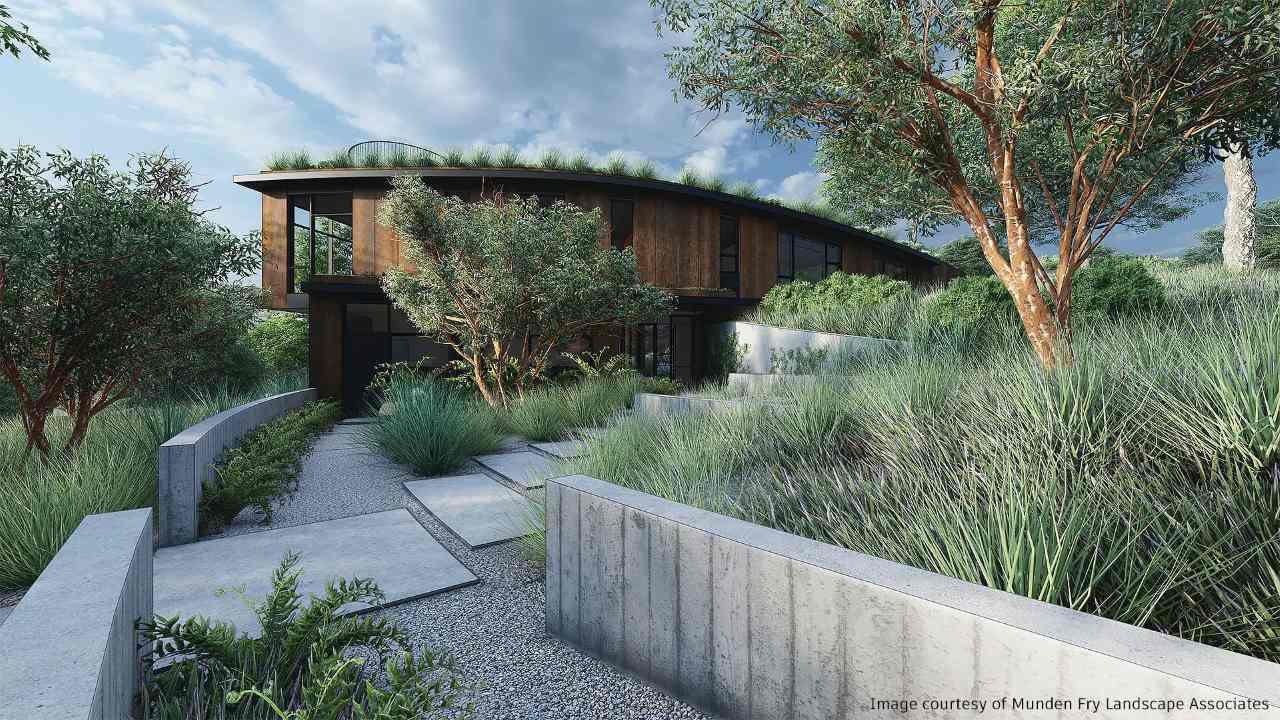

이미지 출처: Autodesk

AutoCAD는 역사상 가장 잘 알려진 CAD 프로그램일 것입니다. 특히 건축 분야에서 CAD 소프트웨어의 시조격으로 여겨지며, 데스크톱 애플리케이션은 1982년에 처음 출시된 이후 CAD의 최첨단을 달리고 있습니다. 건축, 엔지니어링, 건설 등 다양한 산업 분야에서 2D 및 3D 도면, 모델, 기술 문서 작성에 널리 사용되고 있습니다. 강력한 제도 및 모델링 도구, 정밀한 치수 기입, 그리고 광범위한 사용자 정의 옵션을 제공하여 설계 워크플로우를 간소화하고 협업을 용이하게 합니다. CAD 프로그램 중에서도 놀라운 렌더링 성능을 자랑하는 프로그램 중 하나입니다.

Autodesk는 사용자의 CAD 소프트웨어 사용 방식에 따라 워크플로우를 개선하기 위해 AutoCAD에 더욱 강력한 AI와 머신 러닝 기능을 탑재하고 있다고 강조합니다. 10,500개 이상의 MEP 객체 라이브러리를 설계에 추가할 수 있는 MEP(기계, 전기, 배관)를 위한 새로운 산업별 도구 세트도 제공됩니다.

AutoCAD에는 이동 중에도 사용할 수 있는 클라우드 기반의 AutoCAD 제한 버전인 AutoCAD Web도 포함되어 있습니다. 이 소프트웨어는 매우 가벼운 버전으로, 간단한 편집과 기본적인 2D 설계 도면 작성이 가능합니다.

AutoCAD는 Autodesk의 다른 CAD 프로그램인 Inventor와 Fusion 360처럼 기본 파라메트릭 모델링 기능을 제공하지 않습니다.

연간 구독료는 2,095달러이지만, 학생과 교육자는 최대 1년 동안 무제한 무료 이용 혜택을 누릴 수 있습니다. Windows와 macOS 버전의 기능은 다소 차이가 있습니다.

SolidWorks 2025

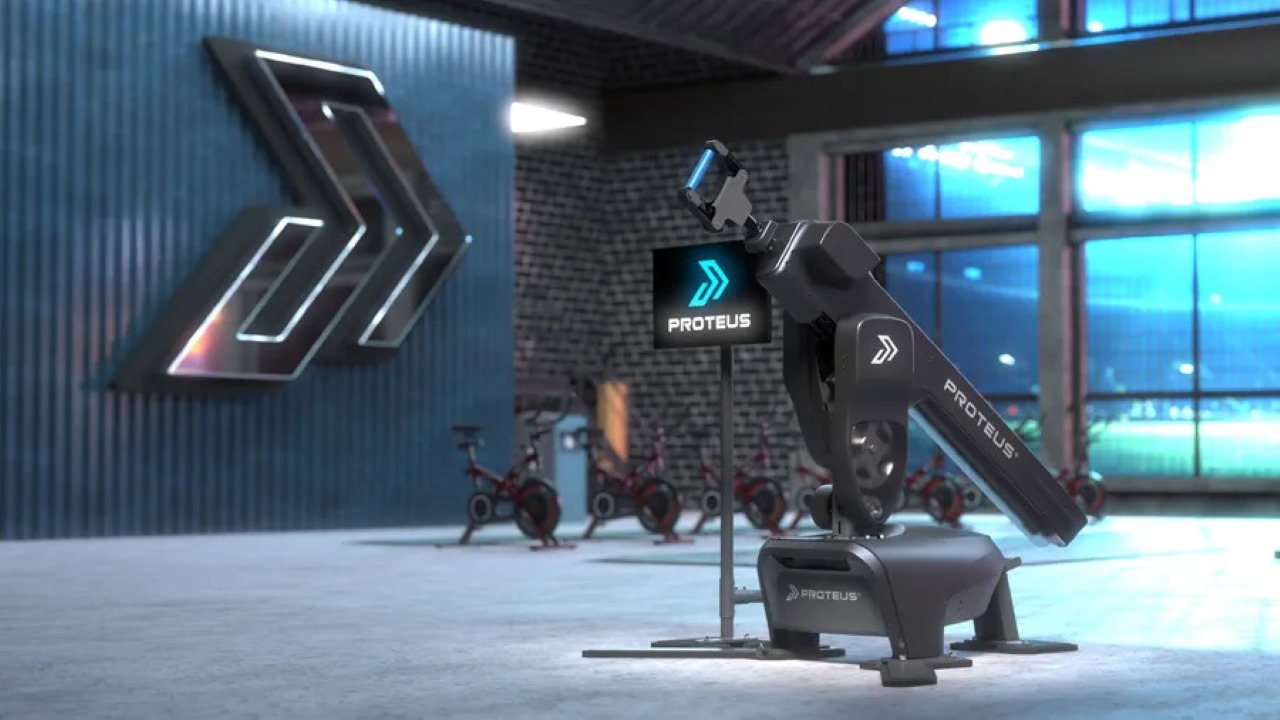

이미지 출처: SolidWorks

SolidWorks는 기계 공학, 제품 설계 및 제조 산업에서 사용되는 솔리드 모델링 및 CAD 프로그램입니다. 기계 부품 및 어셈블리의 3D 모델을 생성, 시뮬레이션 및 문서화하는 직관적인 도구를 제공합니다.

90년대 초 MIT 졸업생이 처음 개발했으며, 현재는 프랑스 기업 Dassault Systemes(3DS)에서 개발 및 출시했습니다. SolidWorks는 조선, 산업 장비, 건축, 심지어 의료 및 에너지 분야까지 다양한 산업을 염두에 두고 설계되었습니다. 따라서 SolidWorks의 잠재력을 최대한 활용하려면 광범위한 교육이 필요하며, 엔지니어링 지식이 분명 도움이 될 것입니다.

하지만 SolidWorks는 의심할 여지 없이 가장 널리 사용되는 3D 모델링 프로그램 중 하나입니다. SolidWorks는 파라메트릭 모델링, 어셈블리 관리, 유한 요소 해석(FEA) 및 렌더링을 용이하게 하여 설계자와 엔지니어가 제품 개발 프로세스를 간소화할 수 있도록 지원합니다.

새로운 업데이트는 이전 버전과의 호환성과 Silhouette 옵션을 사용하여 모델의 피처를 제거할 때 규칙을 적용할 수 있는 기능입니다. 이제 어셈블리 STEP 파일을 가져올 때 원하지 않는 구성 요소를 즉시 필터링할 수 있습니다.

SolidWorks 라이선스는 Basic 버전은 연간 $2,820, Professional은 연간 $3,456, Premium은 연간 $4,716이며, 학생, 현역 군인 및 재향 군인(미국 및 캐나다)에게는 매우 할인된 버전이 제공됩니다.

흥미롭게도 3DS에서 직접 라이선스를 구매할 수는 없습니다. 3DS는 리셀러를 통해서만 판매하며, 리셀러는 일반적으로 교육 및 지원을 제공합니다. 실제로 이는 CAD 업계의 표준 관행이 되었으며, 이러한 이유로 가격은 국가 및 리셀러에 따라 달라질 수 있습니다.

CATIA

이미지 출처: Dassault Systemes

CATIA는 Computer Aided Three-Dimensional Interactive Application의 약자로, 3D CAD 소프트웨어, 컴퓨터 지원 제조(CAM) 소프트웨어, 그리고 컴퓨터 지원 엔지니어링(CAE) 도구라는 세 가지 기능을 갖춘 멀티 플랫폼 도구입니다.

SolidWorks와 마찬가지로 이 소프트웨어 제품군도 다쏘시스템에서 개발되었지만, 산업별 초점, 복잡성, 파라메트릭 모델링 방식, 통합 기능 면에서 차이를 보이며 다양한 사용자 요구 사항과 사용 사례에 맞춰 제공됩니다.

CATIA는 복잡하고 대규모 설계(자동차, 로켓, 기계 등)가 흔한 항공우주, 자동차, 제조 분야에서 널리 사용됩니다. 고급 엔지니어링 및 설계 요구 사항에 맞춰 설계된 고급 표면 모델링, 어셈블리 관리, 엔지니어링 분석 도구를 제공합니다. 마치 스테로이드를 맞은 SolidWorks라고 생각하면 됩니다. 강력한 파라메트릭 모델링 기능을 통해 사용자는 설계의 여러 요소 간의 복잡한 관계를 설정할 수 있습니다.

CATIA는 다쏘시스템의 PLM(제품 수명 주기 관리) 제품군의 일부로, 시뮬레이션, 분석 및 협업 제품 개발을 위한 다른 소프트웨어 애플리케이션을 포함합니다. 따라서 CATIA는 다른 다쏘시스템 솔루션과 원활하게 통합되어 설계, 엔지니어링 및 제조 팀 간의 포괄적인 PLM 워크플로우와 협업을 지원합니다.

CATIA는 단연 최고의 고급 엔지니어링 도구이자 시중 최고의 CAD 소프트웨어 중 하나입니다. SolidWorks와 마찬가지로 지역 리셀러를 통해 상용화되었으며, 최신 V5 기본 라이선스는 현재 약 14,100달러에 연간 구독료 2,500달러가 추가됩니다. 하지만 소프트웨어 버전이나 구성에 따라 가격이 크게 달라질 수 있습니다. 추가 모듈은 별도 비용이 발생합니다.

Inventor 2025

이미지 출처: Autodesk

Inventor는 Autodesk에서 개발한 또 다른 CAD 프로그램입니다. 다양한 모델링 도구(파라메트릭, 직접, 자유형), 문서화 및 시뮬레이션 기능을 하나의 패키지로 제공합니다.

경쟁 제품보다 사용자 친화적인 것으로 평가되어 엔지니어링 경험이 없는 설계자들이 많이 사용합니다. 하지만 Inventor가 강력하지 않다고 생각하지 마세요. 오히려 건축 및 제품 설계를 포함한 전문적인 용도로 주로 사용됩니다.

Inventor는 업계에서 확고한 입지를 굳건히 하고 있으며, 20년 이상 시장에 출시되어 SolidWorks와 같은 다른 유명 제품들과 직접 경쟁해 왔습니다. 그렇다면 AutoCAD와 Inventor의 차이점은 무엇일까요? 간단히 말해, AutoCAD는 2D 제도, 문서화 및 기본 3D 모델링에 가장 적합한 반면, Inventor는 파라메트릭 3D 모델링, 기계 설계 및 엔지니어링 분석에 특화되어 있습니다.

Inventor는 제조 중심이므로 사용자는 실제 환경에 최대한 가까운 경험을 통해 객체의 성능을 파악하고자 합니다. 고급 부품 모델링 도구(예: 돌출, 회전, 스윕), 어셈블리 설계 및 동작 시뮬레이션, 유한 요소 해석(FEA), 판금 설계, 자동 도면 생성 등 기계 설계 및 엔지니어링을 위한 다양한 전문 도구를 제공합니다. 또한 Inventor는 CAM 소프트웨어와 통합되어 3D 모델에서 바로 툴패스를 생성합니다.

모든 Autodesk 프로그램과 마찬가지로 학생과 교육자는 무료로 사용할 수 있으며, 그렇지 않은 경우 연간 2,585달러의 비용이 발생합니다.

Siemens NX

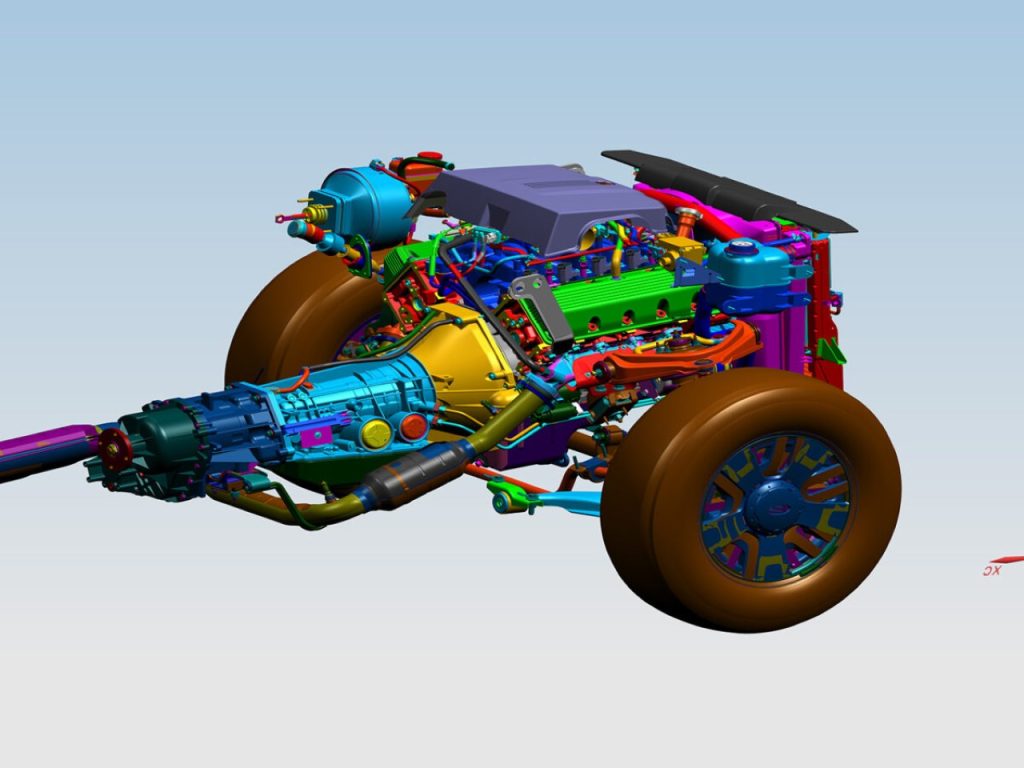

이미지 출처: Techgage

산업 제조 대기업 Siemens에서 개발한 NX는 최고의 전문 CAD 도구 중 하나입니다. 항공우주, 자동차, 기계 및 소비재와 같은 산업에서 사용되는 CAD, CAE 및 CAM을 위한 광범위한 통합 도구와 기능을 제공합니다. NX를 통해 사용자는 복잡한 3D 모델을 생성하고, 시뮬레이션 및 분석을 수행하고, 제조 공정(3D 프린팅 및 가공)을 위한 툴패스를 생성하고, 전체 제품 수명 주기에 걸쳐 제품 데이터를 관리할 수 있습니다. Mercedes-Benz 및 Lockheed Martin과 같은 기업에게 최고의 선택입니다.

Siemens는 필요한 기능만 구매할 수 있도록 개별 가격으로 다양한 모듈을 제공합니다. 다양한 하위 제품, 애드온 및 NX 소프트웨어 버전이 제공되므로 어떤 제품이 비즈니스에 적합한지 정확히 파악하기 어려울 수 있습니다. 주요 버전은 다음과 같습니다. NX Core Designer는 컴포넌트의 솔리드 모델링, 어셈블리 모델링, 판금 설계, 자유형 모델링 및 컨버전트 모델링을 위한 모듈입니다. NX Advanced Designer는 Core의 모든 기능과 라우팅 및 표면 분석 도구를 제공합니다. NX Mold Designer는 금형 부품 설계, 공구 어셈블리 레이아웃, 공구 설계 및 검증을 위한 도구입니다. NX Scan to Part는 스캔된 3D 데이터를 완전한 기능을 갖춘 솔리드 또는 서피스 부품으로 변환합니다. NX Drafting & Layout은 NX 스케치 도구를 사용하여 3D 부품 및 어셈블리의 엔지니어링 도면이나 2D 설계 레이아웃을 생성합니다.

새로운 NX Topology Optimizer는 3D 프린팅 전에 테스트 및 검증할 수 있는 새로운 부품을 자동으로 생성하는 워크플로입니다. 최신 버전에는 지속 가능성 영향 분석(Sustainability Impact Analysis) 기능도 포함되어 30가지 이상의 요소를 평가하여 생산 공정의 환경 영향을 살펴볼 수 있습니다. 이를 통해 기업은 지속 가능성 약속을 더욱 쉽게 이행하고 프로세스를 최대한 친환경적으로 운영할 수 있습니다.

새로운 Appearance Manager는 어셈블리 및 부품의 풍부한 기능을 갖춘 사실적인 3D 렌더링을 위한 Siemens의 다른 CAD 프로그램에 대한 해답입니다. 이제 NX에도 이 기능이 있지만, 경쟁 제품만큼 강력하지는 않습니다.

이 수준의 모든 기능을 갖춘 산업용 CAD는 학습 곡선이 가파르고 가격도 상당히 높습니다. NX Core Designer만 사용하는 경우 연간 약 5,000달러입니다. 모든 모듈을 포함한 NX for Design 전체 버전은 약 40,000달러 이상입니다. Siemens는 NX 프레임워크 내 다양한 소프트웨어 패키지, 애드온 및 도구에 대한 30일 평가판을 제공합니다. 또한 NX 학생용 무료 버전과 고등 교육 기관을 위한 교육용 버전도 있습니다.

Solid Edge 2025

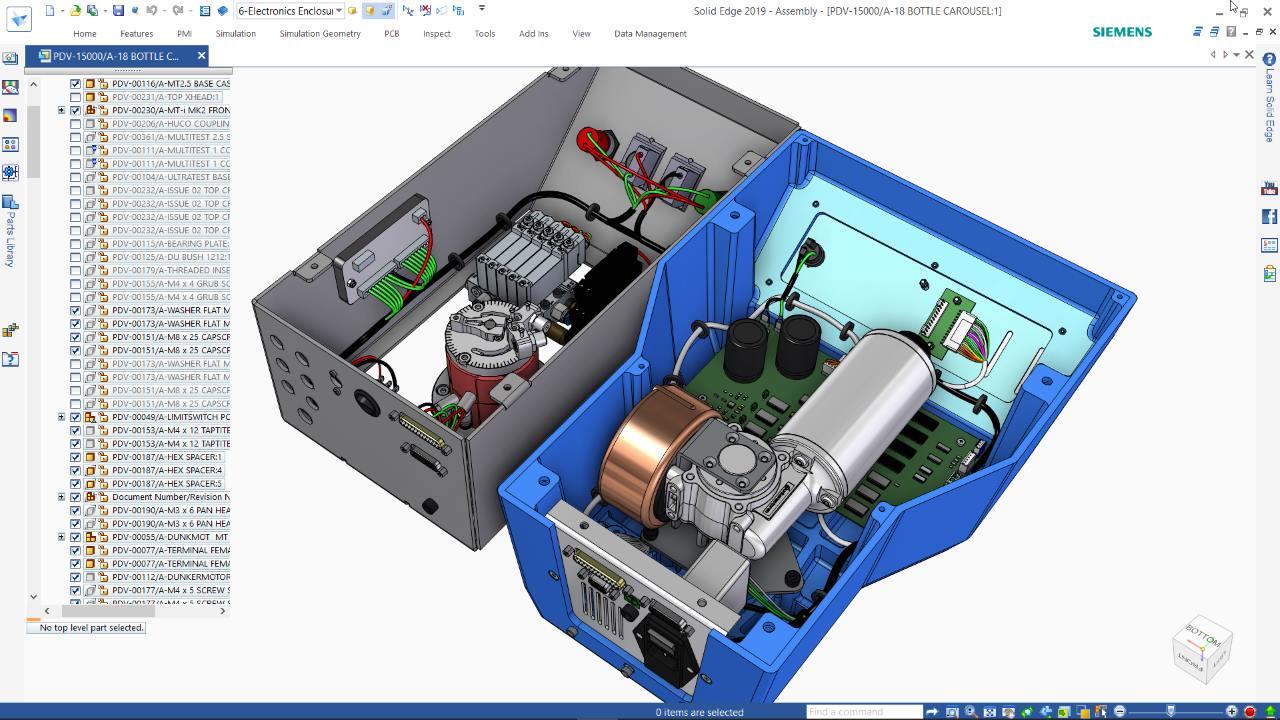

이미지 출처: Solid Edge – Siemens

Solid Edge는 Siemens의 또 다른 CAD 소프트웨어입니다. Siemens NX의 스타터 버전으로 볼 수 있습니다. Solid Edge는 배우기 쉽고 기능도 간단하며, NX보다 훨씬 저렴합니다. 다시 말해, 유연성과 사용 편의성(그리고 비용) 사이에서 균형을 맞춘다고 할 수 있습니다. 그럼에도 불구하고 Solid Edge는 PLM 솔루션 및 유사한 CAM 및 CAE 기능과의 통합을 제공합니다.

Solid Edge는 동기식 기술로 가장 잘 알려져 있습니다. 동기식 기술은 파라메트릭 모델링과 직접 모델링을 모두 혼합하여 후자의 단순성과 히스토리 기반 모델링의 고급 제어 기능을 활용하는 모델링 기법입니다. 하지만 필요에 따라 일반 파라메트릭 모델링과 직접 모델링을 사용할 수도 있습니다.

Solid Edge는 어셈블리 설계, 시뮬레이션 및 분석 도구, 제도 및 문서화 기능, 클라우드 협업 기능을 지원합니다. 또한 3D 프린팅용 부품 설계 및 최적화 도구를 통해 적층 제조를 지원합니다. Solid Edge는 빌드 준비 소프트웨어로 작동하여 파일을 즉시 인쇄 가능한 .stl 또는 3MF 형식으로 내보낼 수 있습니다.

이 소프트웨어는 설계 도구와 토폴로지 최적화를 결합한 생성적 설계 기능을 제공하여 3D 프린팅을 통한 즉시 제조에 적합한 경량 부품을 빠르게 제작할 수 있도록 지원합니다.

지멘스는 Solid Edge 2024에서 어셈블리의 부품을 교체할 때 예측하고 대안을 제시하는 AI 어셈블리 도구를 포함한 다양한 새로운 기능을 선보였습니다. 지멘스에 따르면, 이 AI 기반 사용자 인터페이스는 사용자의 행동을 “학습”하여 적절한 맥락에서 관련 명령을 표시하고, 설계 의도를 인식 및 유지하며, 정의된 구속조건을 기반으로 기하학적 솔루션을 자동으로 계산합니다.

지멘스는 매우 풍부하고 기능이 풍부한 Community Edition을 무료로 제공하며, 교사와 학생을 위한 무료 정식 버전도 함께 제공합니다. 아쉽게도 Solid Edge는 Windows 전용이며, 새로운 유연한 라이선스 옵션을 통해 필요한 애드온만 필요할 때만 선택하여 사용할 수 있습니다. Classic 플랫폼의 1년 구독료는 약 3,000달러이며, 모든 기능을 갖춘 Premium 에디션은 연간 약 4,322달러입니다.

Creo 11

이미지 출처: ptc.com

미국 PTC의 Creo는 다른 많은 소프트웨어와 마찬가지로 엔지니어가 제품을 구상하고 설계하고 제작하는 데 도움이 되는 다양한 기능과 역량을 갖춘 확장 가능한 도구입니다. 적층 제조, 생성적 설계, IoT(사물 인터넷), 모델 기반 정의(MBD), 증강 현실(AR)을 위한 모듈이 포함되어 있습니다. Creo는 유연성과 사용 편의성으로 유명하여 신속한 설계 반복 및 변경이 가능합니다. 중공업 장비 업계에서 널리 사용되고 있으며, Cal International, Toyota, John Deere, GE Healthcare 등의 기업에서 사용되고 있습니다.

Creo는 일반적으로 CATIA나 NX의 전체 제품군보다 기능이 풍부하지는 않지만, 특히 버전 10에 포함된 최신 업데이트를 통해 Fusion 360, Solidworks, Solid Edge와 같은 경쟁 제품에 비해 경쟁력을 갖추고 있습니다. 간단히 말해, Creo 10은 속도에 중점을 두고 있습니다. 핵심 기능 향상을 통해 더 짧은 시간에 더 나은 설계를 구현할 수 있습니다. 최신 업데이트에는 전기화 및 인체공학 설계, MBD, 시뮬레이션 기반 설계 및 제조를 위한 새로운 복합재 도구와 향상된 기능이 포함되어 있습니다. SaaS로 제공되는 Creo+는 실시간 협업과 간소화된 라이선스 관리 및 배포를 위한 클라우드 기반 도구를 제공합니다.

PTC는 또한 Ansys의 고급 다중 물리 기능을 Creo 시뮬레이션 포트폴리오에 통합하여 시뮬레이션 및 제너레이티브 설계 기능을 강화했습니다. 이미 견고한 제너레이티브 설계 기술을 기반으로 설계된 안전 계수 및 고유 진동수 한계를 사용하여 최적화 연구를 정의할 수 있는 새로운 기능을 제공합니다.

Creo는 학생용 버전을 연간 200달러 남짓에 제공하며, 기본 버전은 추가 요금으로 다양한 애드온을 사용할 수 있는 연간 3,350달러입니다.

Fusion 360

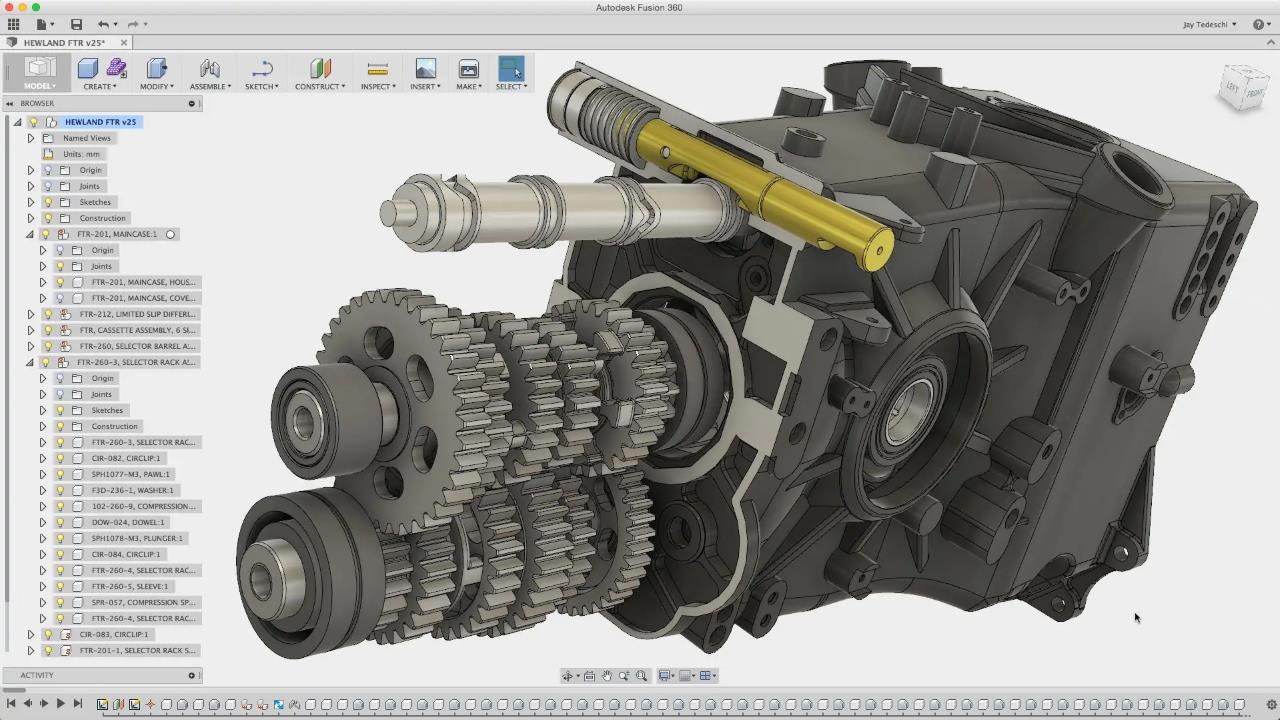

이미지 출처: SolidSmack

Fusion 360은 AutoCAD와 Inventor를 개발한 Autodesk의 또 다른 CAD 소프트웨어 제품입니다. 단일 플랫폼에서 제품 설계, 엔지니어링 및 제조를 위한 포괄적인 도구 세트를 제공합니다. 개인용으로 제공되는 무료 버전은 기능이 제한되어 있어 제작자와 전문가 모두에게 인기가 높습니다.

AutoCAD, Inventor, Fusion 360은 기능과 도구가 서로 겹치지만, 일반적으로 AutoCAD는 2D 제도 및 기술 도면 작성에 특화된 반면, Inventor는 전문 기계 엔지니어와 설계자를 위한 제품입니다. Fusion 360은 취미 개발자와 전문가를 위한 광범위한 3D 모델링, 시뮬레이션 및 제조를 위한 더욱 포괄적인 도구 세트를 제공합니다. Fusion 360은 제품 설계 및 제조에 대한 보다 포괄적인 접근 방식을 제공하여 다양한 사용자와 산업 분야에 적합합니다.

Fusion 360의 또 다른 특징은 클라우드 기반이라는 점입니다. 사용자는 단일 온라인 플랫폼에서 3D 모델을 생성하고, 모델의 동작을 시뮬레이션하고, 가공을 위한 툴 패스를 생성하고, 팀원과 협업할 수 있습니다.

이 소프트웨어는 사용자의 Autodesk 계정 내에 모든 파일과 스터디를 자동으로 저장합니다. 다른 CAD 소프트웨어와 달리, 기본 F3D 파일에는 설계부터 조립까지 프로젝트와 관련된 모든 것이 포함되어 있으며, CAM에서 생성된 툴패스와 시뮬레이션도 포함됩니다. 또한 Fusion 360은 클라우드에서 렌더링 및 제너레이티브 디자인과 같은 고용량 처리 작업을 수행합니다.

이 CAD 옵션은 스타트업 및 소규모 기업(설립 3년 미만, 직원 10명 미만, 연 매출 10만 달러 미만)에게 무료 라이선스를 제공하므로 기업가에게 이상적입니다. 학생과 교육자는 시뮬레이션 및 CAM을 포함한 모든 기능이 포함된 3년 무료 라이선스를 제공받습니다. 유료 라이선스는 연간 약 476달러로 매우 경제적입니다.

Onshape

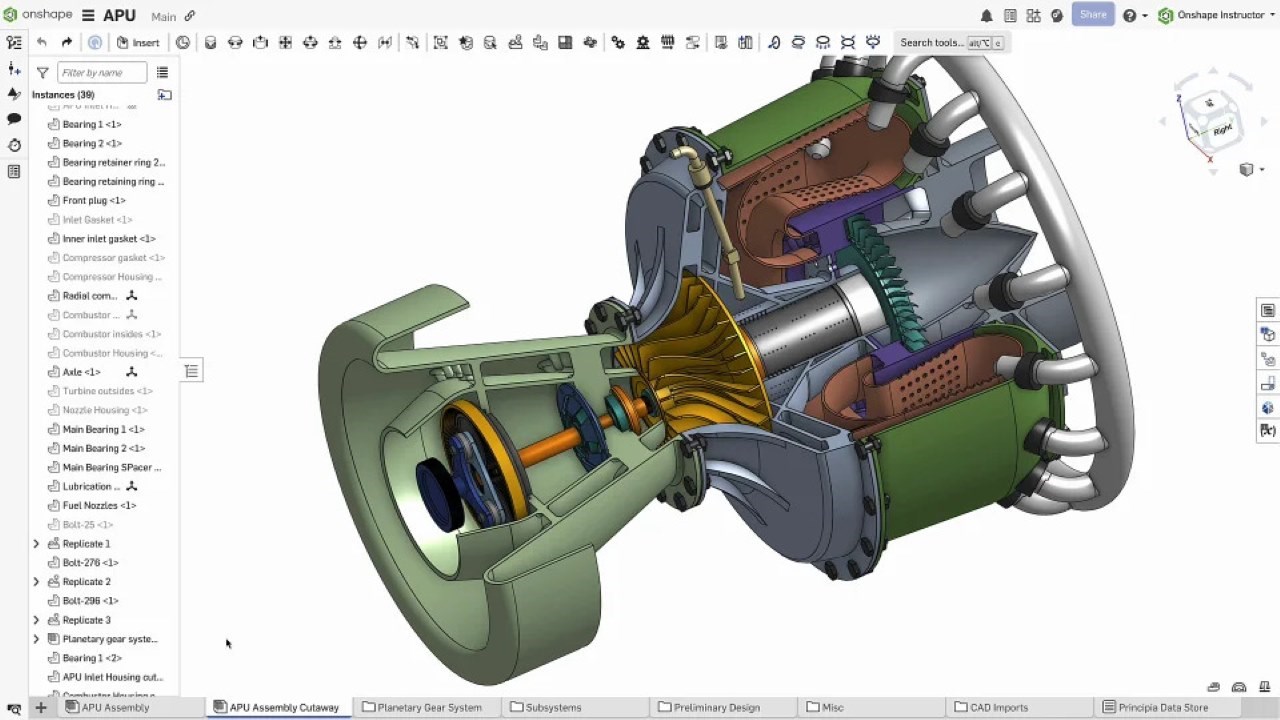

이미지 출처: Nuts & Bolts – Substack

PTC의 Creo 개발사인 Onshape는 Fusion 360과 유사한 클라우드 기반 CAD 플랫폼입니다.

업계 최초의 순수 SaaS(Software-as-a-Service) 제품 개발 플랫폼으로, CAD(컴퓨터 지원 설계)와 데이터 관리, 협업 도구, 실시간 분석 기능을 통합합니다. 클라우드 기반 솔루션인 Onshape는 원격 설계팀의 유연성을 원하는 기업을 대상으로 하며, 엔지니어들이 언제 어디서나 어떤 기기에서든 협업할 수 있도록 지원합니다.

설치형 CAD 및 PDM과 달리 Onshape는 클라우드를 통해 모든 팀원이 동일한 CAD 작업 공간과 데이터에 즉시 액세스할 수 있도록 지원합니다. 또 다른 유용한 기능은 사본을 저장하거나 여러 파일 버전을 추적할 필요 없이 마스터 설계를 관리할 수 있다는 것입니다.

Onshape는 다양한 애드온과 타사 애플리케이션을 제공하는 기본 앱 스토어를 통해 기능을 확장할 수 있습니다. 사용자는 렌더링, 애니메이션, 데이터 관리 등의 작업을 위한 추가 도구를 활용하여 설계 역량을 향상시킬 수 있습니다. Onshape는 기존 Creo와 비교하여 웹 브라우저와 모바일 기기에 최적화된 더욱 직관적인 사용자 인터페이스를 제공합니다.

아이언맨의 토니 스타크처럼 디자인하고 싶다면 Onshape는 Apple Vision Pro와 호환됩니다. Apple Vision Pro는 생생한 디지털 콘텐츠를 실제 환경과 자연스럽게 융합하여 손, 눈, 그리고 음성으로 3D CAD 모델을 탐색할 수 있도록 지원하는 웨어러블 기기입니다.

Onshape는 Standard 플랜의 경우 연간 $1,500, Professional 플랜의 경우 시뮬레이션, 렌더링 등이 포함된 연간 $2,500입니다.

Rhinoceros 3D

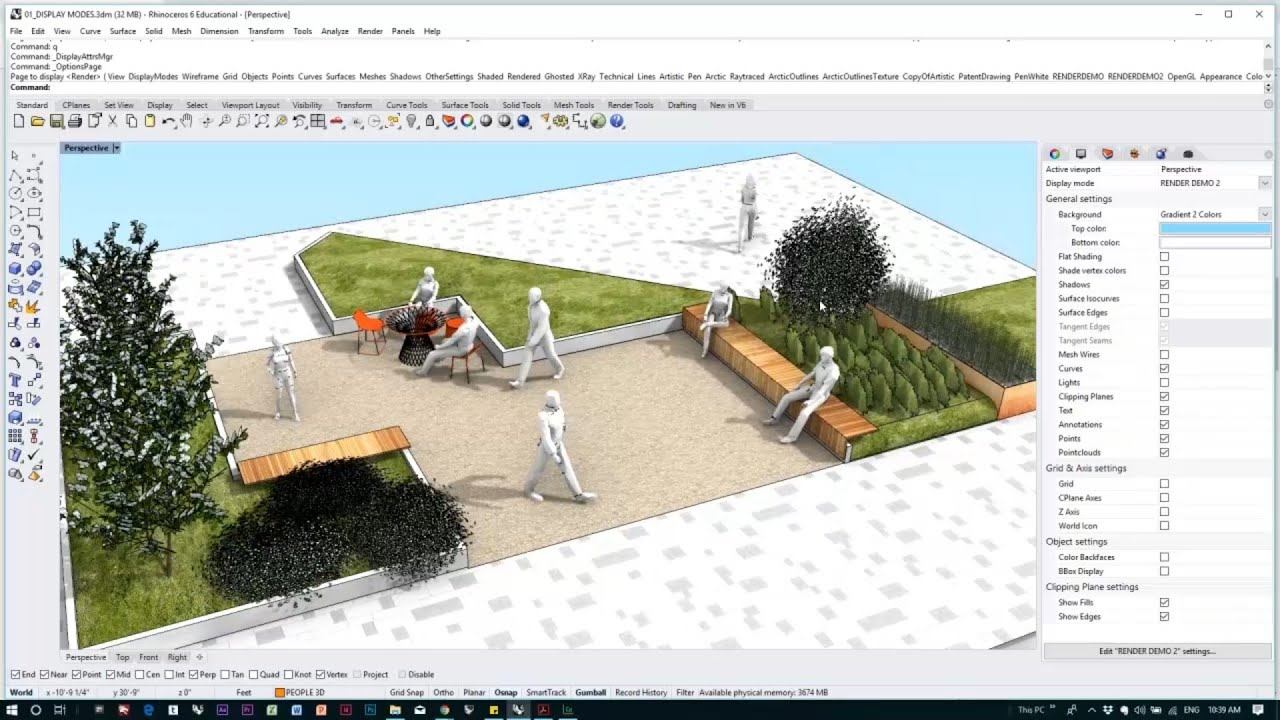

이미지 출처: Rhino

Rhinoceros 3D(v8)는 미국 소프트웨어 제작사 TLM에서 개발한 3D 컴퓨터 그래픽 및 CAD 애플리케이션입니다. 건축, 산업 디자인, 주얼리 디자인, 자동차 디자인 등의 산업 분야에서 특히 3D 모델의 생성, 편집, 분석 및 렌더링에 널리 사용됩니다. 제품의 제조나 제작보다는 디지털 모델 및 컨셉 개발에 더 중점을 두고 있습니다. 따라서 Rhino라고만 불리는 이 소프트웨어에는 기계 시뮬레이션이나 툴패스 생성 기능이 없습니다. 하지만 이것이 전부는 아닙니다. 3D 프린팅용 메시 모델을 생성하고 편집할 수 있으며, 아래에서 다루는 몇 가지 플러그인을 사용하면 Rhino를 강력한 CAM 및 CAE 도구로 활용할 수 있습니다.

Rhino는 유기적 형상과 기하학적 형상을 모두 생성할 수 있는 광범위한 모델링 도구를 제공합니다. 부드럽고 정밀한 표면을 생성하는 데 특히 적합한 NURBS(Non-Uniform Rational B-Splines)를 포함한 다양한 모델링 기법을 지원합니다.

Rhino는 모델링 기능 외에도 렌더링, 애니메이션, 분석 및 다른 소프트웨어 애플리케이션과의 상호 운용성을 위한 도구를 제공합니다. 개방형 아키텍처 덕분에 광범위한 사용자 정의 및 타사 플러그인 및 스크립팅 언어와의 통합이 가능하여 기능과 다양성이 더욱 향상됩니다. 예를 들어, Rhinoceros 3D에서 Grasshopper를 사용하면 복잡한 파라메트릭 디자인을 생성할 수 있습니다. RhinoCAM은 MecSoft Corp.에서 Rhinoceros 3D용으로 특별히 개발한 CAM 소프트웨어 플러그인으로, 밀링 및 터닝을 위한 다양한 가공 전략을 제공하여 Rhinoceros 환경에서 직접 툴패스를 생성할 수 있습니다. SimScale은 구조 역학, 유체 역학, 열 해석 등 다양한 엔지니어링 분야의 시뮬레이션 기능을 제공하는 클라우드 기반 CAE 플랫폼입니다. STEP 또는 IGES와 같은 표준 파일 형식을 통해 Rhinoceros 3D와의 통합을 지원하므로 사용자는 Rhino에서 지오메트리를 가져와 시뮬레이션할 수 있습니다.

Rhino 8은 단일 사용자 기준으로 약 995달러에 영구 라이선스를 제공하며, 현재 버전에 대한 업데이트와 지원이 포함됩니다. 학생과 교육자는 최소 195달러부터 구매할 수 있습니다.

nTop 5

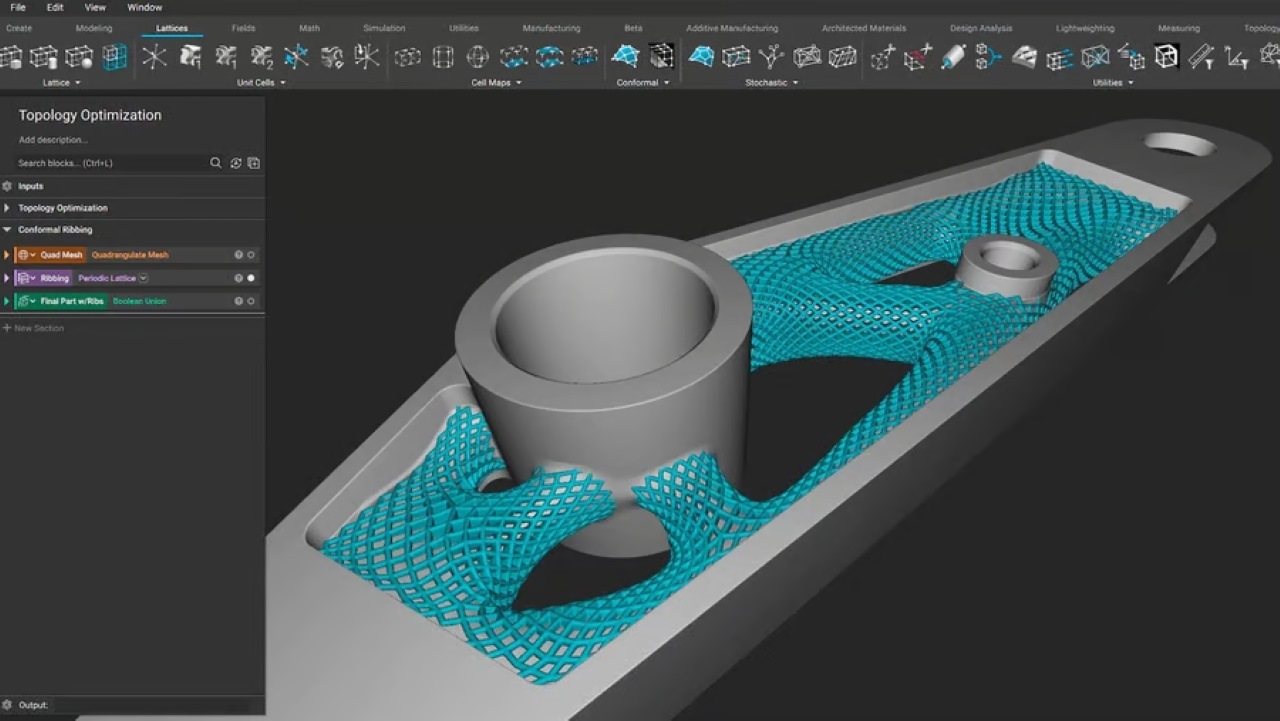

이미지 출처: All3DP

시대는 변하고 있으며, 새로운 기술에는 새로운 도구가 필요합니다. 뉴욕에 본사를 둔 nTop(구 nTopology)은 “첨단 제조를 위한 차세대 엔지니어링 설계 도구”를 개발하는 것을 목표로 삼았습니다.

nTop은 적층 제조 기술과 파라메트릭 설계를 중심으로 한다는 점에서 기존의 CAD 도구와는 다릅니다. DfAM(Design for Additive Manufacturing) 운동의 기반이 된 소프트웨어로 불리며, 엔지니어들은 이 소프트웨어를 사용하여 기존 제조 방식보다 가볍고 효율적인 부품을 설계(또는 재설계)합니다.

일상적인 도면 작업 및 문서화용으로 설계된 것은 아니지만, 다른 CAD 및 CAE 솔루션과 함께 작동하도록 개발되었으며 모든 주요 CAD 및 메시 형식과 원활하게 작동합니다. 항공우주 및 로봇 공학을 포함한 산업 분야의 엔지니어들이 nTop을 사용하고 있습니다.

nTop은 생성적 설계, 다기능 최적화, 경량 부품 개발과 같은 기능을 통합하고 있습니다. Fusion 360 등의 CAD 프로그램은 적층 제조 기술에 nTop 기능을 통합하려는 시도가 빠르게 진행되고 있으며, nTop 또한 성장하고 있습니다.

nTop 4 출시와 함께 nTop은 핵심 생성 설계 기술에 기반한 다중 스케일 및 다목적 최적화 엔진인 필드 최적화(Field Optimization)를 선보였습니다. 이 엔진은 최적화된 격자 구조를 생성하는 사용하기 쉬운 워크플로를 제공합니다. 또한 nTop은 파일 전송을 더 빠르고 쉽게 해주는 새로운 “암시적 상호 운용성(Implicit Interop)” 기능을 제공하며, 개발자는 이 기능을 사용하여 nTop과 통합할 수 있습니다. 또한 새로운 파일 형식(.implicit)을 통해 메시 생성 없이 암묵적 지오메트리를 직접 교환할 수 있어 손실 없는 정밀도로 파일 크기를 줄일 수 있습니다.

nTop 4는 Windows 배포 외에도 Linux용 nTop Automate를 출시했습니다.

SpaceClaim

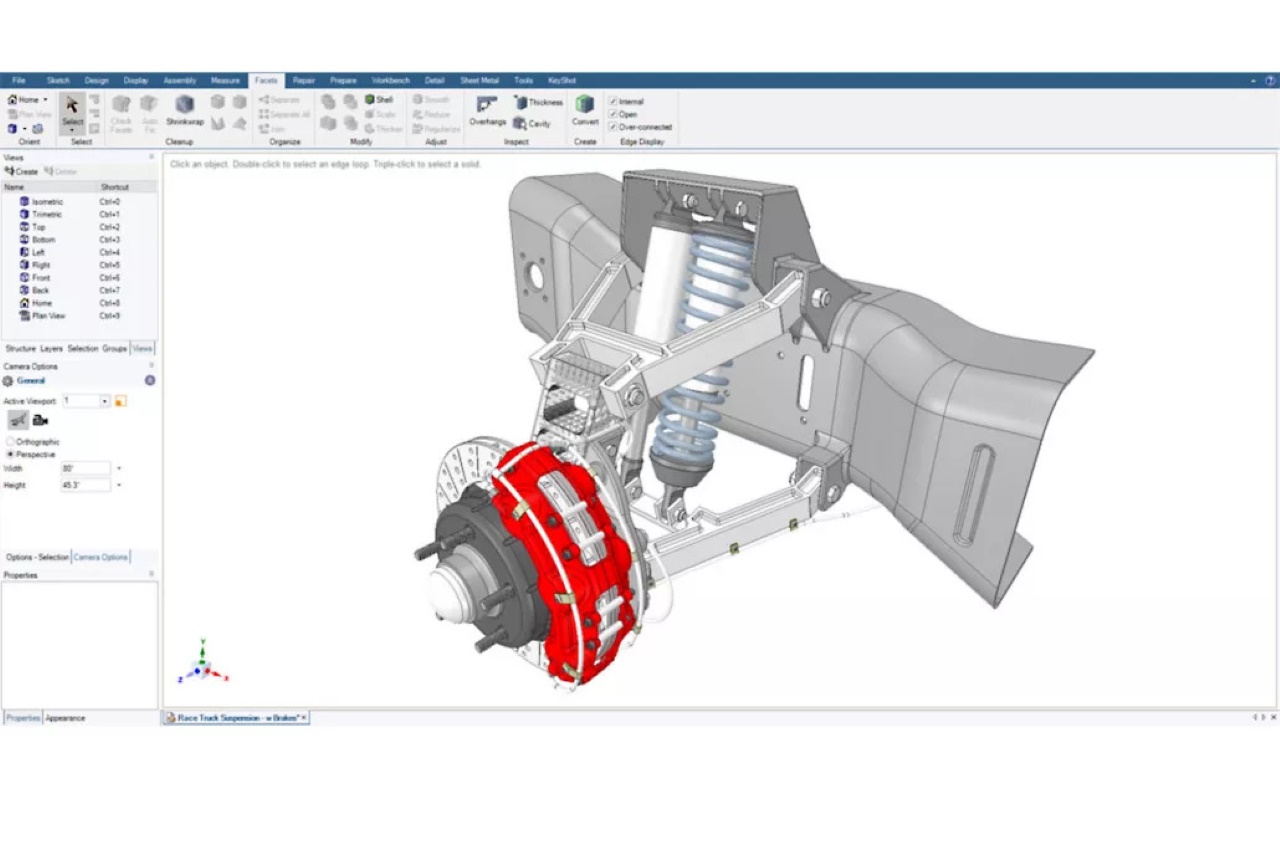

이미지 출처: Ansys

SpaceClaim은 Ansys(곧 칩 설계 소프트웨어 제조업체 Synopsys에 인수될 예정)에서 개발한 3D 직접 모델링 CAD 소프트웨어로, 직관적이고 유연한 3D 모델링 접근 방식으로 CAD 업계에서 두각을 나타내고 있습니다. 특히 설계 프로세스의 사용 편의성과 빠른 반복에 중점을 두고 있습니다. Ansys는 SpaceClaim을 “3D 해답을 얻고 싶지만 복잡한 기존 CAD 시스템을 배울 시간이나 의지가 없는 엔지니어에게 완벽한 모델링 솔루션”이라고 설명합니다.

기존 파라메트릭 모델링 소프트웨어와 달리 SpaceClaim은 직접 모델링 방식을 채택하여 히스토리 기반 작업의 제약 없이 형상을 직접 조작할 수 있습니다. 이를 통해 더욱 빠른 설계 반복이 가능하며, 특히 개념 설계, 역설계, 가져온 형상의 빠른 편집에 적합합니다. Ansys는 SpaceClaim이 워크플로우를 간소화하여 모델 전처리 시간을 몇 주 또는 며칠에서 몇 시간으로 단축한다고 설명합니다.

SpaceClaim은 제품의 상세한 제조 도면을 작성하는 데 사용하는 도구는 아니지만, 그것이 SpaceClaim의 목표는 아닙니다. 이 소프트웨어는 Inventor나 Creo와 같은 다른 CAD 소프트웨어로 가져오고 내보낼 수 있는 강력한 상호 운용성 기능을 제공하는 창의적인 공간입니다.

개발사인 Ansys는 시뮬레이션 소프트웨어 전문 기업으로, SpaceClaim을 사용하여 시뮬레이션을 위한 형상을 준비하고, 기본 분석을 수행하고, 시뮬레이션 결과를 기반으로 설계 결정을 내릴 수 있습니다. Ansys는 이러한 통합을 통해 설계 탐색 프로세스가 향상되어 엔지니어가 성능, 제조 가능성 및 비용 효율성을 고려하여 설계를 최적화할 수 있다고 설명합니다.

SpaceClaim은 판금 설계, 시뮬레이션 준비 및 3D 프린팅을 위한 전문 도구를 제공합니다.

FreeCAD

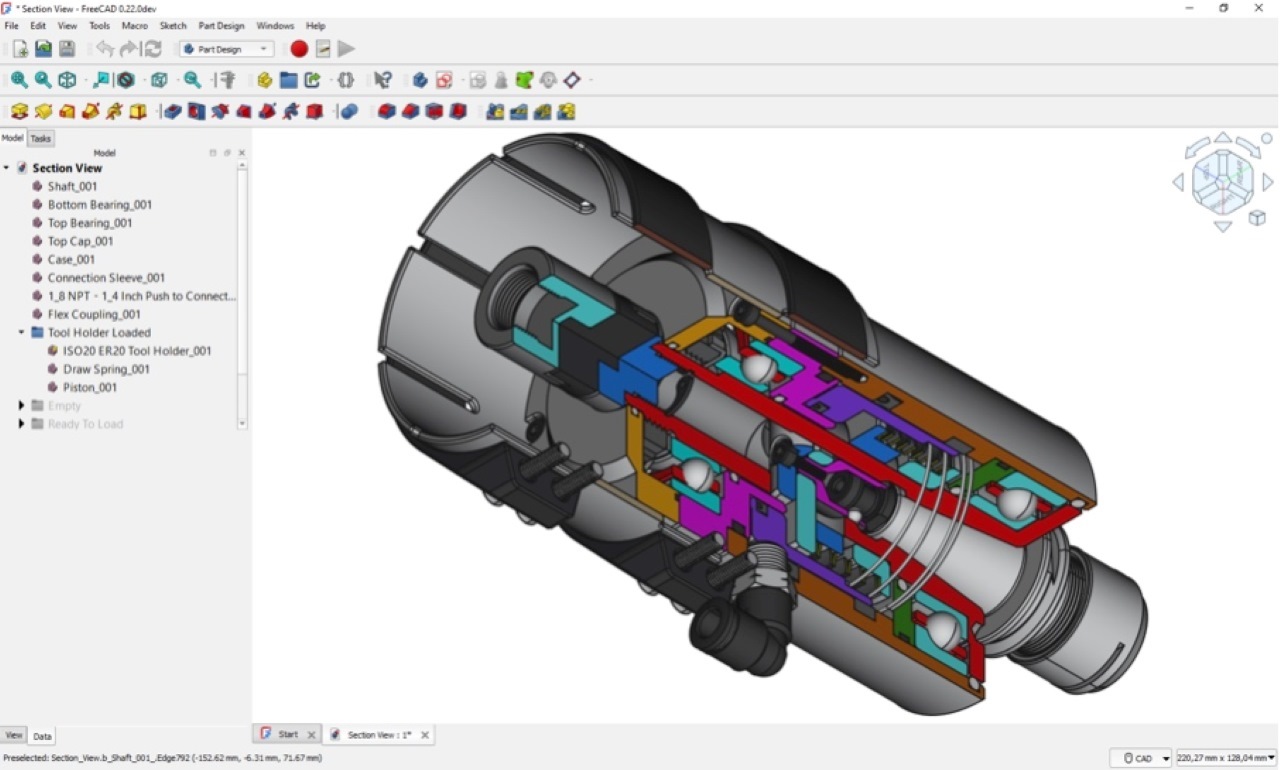

이미지 출처: FreeCAD

무료 오픈소스 소프트웨어를 사용하는 기업은 많지 않지만, 전담 기술 지원이 없고, 통합 기능이 적으며, 전반적으로 불안정하다는 인식이 있습니다. 하지만 FreeCAD는 프리랜서 제품 디자이너, 엔지니어, 그리고 소규모 기업들에게 인기가 높습니다.

FreeCAD는 CAD뿐만 아니라 시뮬레이션, CAM, 모션 시뮬레이션 도구까지 제공하는 무료 소프트웨어입니다. 주로 복잡한 기계의 기계 모델링에 사용됩니다.

FreeCAD의 모델링 기능은 다양한 “워크벤치”에 분산되어 있습니다. Drafting 워크벤치는 2D 스케치 및 3D 작업 모델링에 사용할 수 있으며, TechDraw 워크벤치는 기술 청사진 제작에 사용됩니다. Part Design 워크벤치는 스케치에서 모델로 이동하는 더 복잡한 작업을 지원합니다. Path 워크벤치는 CAM 처리가 이루어지는 곳입니다.

FreeCAD에는 몇 가지 렌더링 도구가 있지만, 대부분의 상용 소프트웨어에서 볼 수 있는 수준의 품질은 아닙니다. FreeCAD에는 더욱 복잡한 기능을 위한 두 가지 주목할 만한 워크벤치가 있습니다. 표면 모델링(표면은 모델의 형상을 나타내는 외피)을 위한 표면 워크벤치와 포인트 클라우드 작업을 위한 포인트 워크벤치입니다.

FreeCAD는 커뮤니티 구성원들이 개발한 외부 워크벤치를 통해 소프트웨어의 기능을 향상시킵니다. 이러한 워크벤치는 일반적으로 독립적으로 개발되어 GitHub에 저장되지만, FreeCAD 위키에서 가장 많이 사용되는 워크벤치 목록을 확인할 수 있습니다. 이러한 워크벤치에는 건축, 조립, UI 사용자 지정, 항공기 설계, 메카트로닉스, 유한 요소 해석(FEA), 전자 설계를 위한 워크벤치가 포함됩니다. 또한 소프트웨어에서 다양한 파일 형식을 지원할 수 있도록 하는 추가 기능도 있습니다.

고려할 수 있는 다른 CAD 소프트웨어

산업	CAD 도구
건축	Revit, ArchiCAD, Microstation, SketchUp
치과	Exocad, OrthoCAD, 3Shape Dental System
패션	CLO3D, Marvelous Designer, TUKAcad
인테리어 디자인	RoomStyler, Homestyler, Virtual Architect, FloorPlanner

가장 좋아하는 CAD 소프트웨어는 무엇인가요? 아래 댓글란에 알려주세요.
